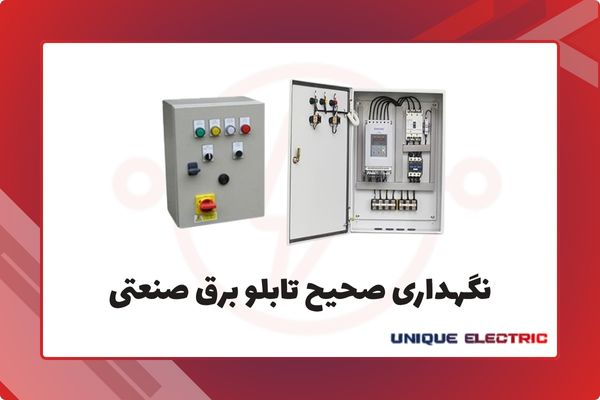

نگهداری صحیح تابلو برق صنعتی
مهر
نگهداری صحیح تابلو برق صنعتی، به دلیل تاثیرگذاری مستقیم روی کارکرد یک پروژه برق کشی و عمر مدار الکتریکی صنعتی، اهمیت بالایی دارد. ما در این مطلب قصد بررسی این موضوع و جزئیات آن را برای شما داریم.
اهمیت نگهداری صحیح تابلو برق صنعتی
تابلو برق صنعتی به عنوان قلب تپنده سیستم الکتریکی در صنایع و تاسیسات بزرگ کارگاهی و کارخانه‌ای است. توزیع، کنترل و حفاظت از جریان برق جزء وظایف این تجهیزات بوده و شکل در ان می تواند باعث توقف تولید، خسارت مالی سنگین و حتی خطرات ایمنی (جانی) شود.
به همین دلیل نگهداری پیشگیرانه (Preventive Maintenance یا PM) فرآیندی مهم و سیستماتیک بوده که طی آن بازرسی‌های دوره‌ای، تست عملکرد تجهیزات و تمیزکاری منظم جهت جلوگیری از خرابی‌های ناگهانی صورت می گیرد. براساس آمار این فرآیند تا 70 درصد از خرابی ها و مشکلات پیش روی یک مدار الکتریکی و تابلو برقی صنعتی پیشگیری می نماید.
در ادامه همین مطلب، بررسی چک لیستی مهم و جامع را در خصوص این فرآیند و پیش بردش را برای شما مشخص می نماییم. البته از آثار مثبت این فرآیند باید به موارد زیر اشاره کرد:
- کاهش احتمال خرابی ناگهانی
- تضمین ایمنی کارکنان
- بهبود راندمان مصرف انرژی با افزایش بازدهی
- افزایش طول عمر تابلو برق صنعتی تا 50 درصد
آماده سازی صحیح تابلو برق و مکان نصب آن
پیش از پیگیری و اجرای برنامه ی PM در نظر داشتن نکات زیر، پیش از نصب تابلو برق، انجام فرآیند نگهداری صحیح آن را آسان تر می کند:
- نصب تابلو در محل خشک
- در نظر گرفتن تهویه مناسب
- اجرای دقیق دسترسی ایمن
- بررسی سیستم ارتینگ
- بروزرسانی نقشه‌های الکتریکی
- لیبل‌گذاری همه اجزا
- نصب تابلو با استفاده از ابزارهای استاندارد
- آموزش صحیح کارکنان در بدو ورود، اجرا آموزش های دوره ای
- به کارگیری سیستم کامپیوتری مدیریت تعمیرات و نگهداری یا CMMS برای ثبت فعالیت ها و گزارش گیری

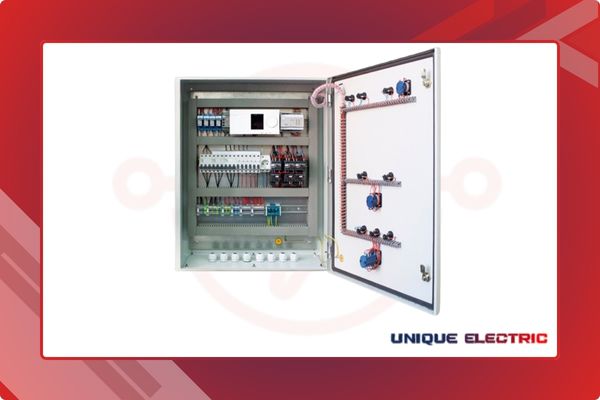

چک لیست انجام فرآیندهای نگهداری تابلو برق صنعتی
این لیست شامل 8 مرحله مهم بوده که اجرای آن منوط به انجام دقیق تمامی مراحل زیر است:
1. اقدامات اولیه (قبل از شروع)
- قطع کردن کامل برق تابلو
- استفاده از قفل گذاری ایمن یا LOTO
- بررسی شرایط محیطی (رطوبت، دما و…)
- استفاده از تجهیزات حفاظتی فردی (PPE)
3. نظافت تابلو و بررسی تهویه
- رفع گرد و غبار با برس عایقی و یا جاروبرقی صنعتی
- بررسی مسیرهای تهویه و نظافت یا تعویض فیلترها
- استفاده از هوای فشرده خشک برای قطعات داخلی (در صورت نیاز)
5. تجهیزات حفاظتی
- تست عملکرد اجزای تابلو (فیوزها، کلیدهای مینیاتوری، کلیدهای اتوماتیک)
- بررسی سلامت کانکتورها (تعویض قطعات فرسوده)
- تست دوره‌ای رله‌های حفاظتی و سیستم RCD
- تست دوره‌ای سیستم RCD
- بررسی مقاومت زمین
- بررسی کارایی مدارهای حفاظتی
7. تست‌های حرفه‌ای
- تست عایق با دستگاه
- تصویربرداری حرارتی برای شناسایی نقاط حساس
- تست جریان نشتی و رفع کاهش توان
- بررسی UPS
2. بررسی ظاهر و محیط
- چک کردن سالم بودن بدنه، درب و قفل تابلو
- بررسی و رفع ایرادات احتمالی(ترک خوردگی و…)
- بررسی برچسب گذاری ها و رفع ایرادات احتمالی آن
- چک کردن میزان صدا و لرزش دستگاه
4. بررسی اتصالات و سیم‌کشی
- سفت کردن پیچ‌ها
- بررسی شل شدگی قطعاتی مثل سرسیم، کابلشو و…
- بررسی کابل‌ها (ساییدگی، تغییر رنگ و وضعیت عایق)
- بررسی کابل ارتینگ
- منطبق بودن شماره‌گذاری کابل‌ها با نقشه تابلو
- بررسی وضعیت بست های کمربندی
6. تجهیزات کنترلی و اندازه‌گیری
- کالیبر کردن آمپرمتر، ولت‌متر، نشانگرها و…
- چک کردن تایمرها، کنتاکتورها، PLC و…
- بررسی وضعیت عملکرد چراغ‌ها (سیگنال و آلارم)
8. اقدامات نهایی
- تعویض تجهیزات آسیب‌دیده
- روان کردن بخش‌های مکانیکی
- ثبت فعالیت‌ها و نتایج تست‌ها در دفترچه یا نرم‌افزار PM
بازه های زمانی لازم برای انجام Preventive Maintenance
- بررسی ظاهر، دما، صدا، چراغ‌ها و گرد و غبار به شکل روزانه
- تست فیوز، کلید، اتصالات و ارتینگ به شکل هفتگی
- تمیزکاری کامل، اندازه‌گیری ولتاژ، جریان تست عایق به شکل ماهانه
- تصویربرداری حرارتی، بررسی UPS و PLC به شکل 3 ماهه
- انجام کامل فرآیند PM به صورت سالانه
