الف) توضیحات:

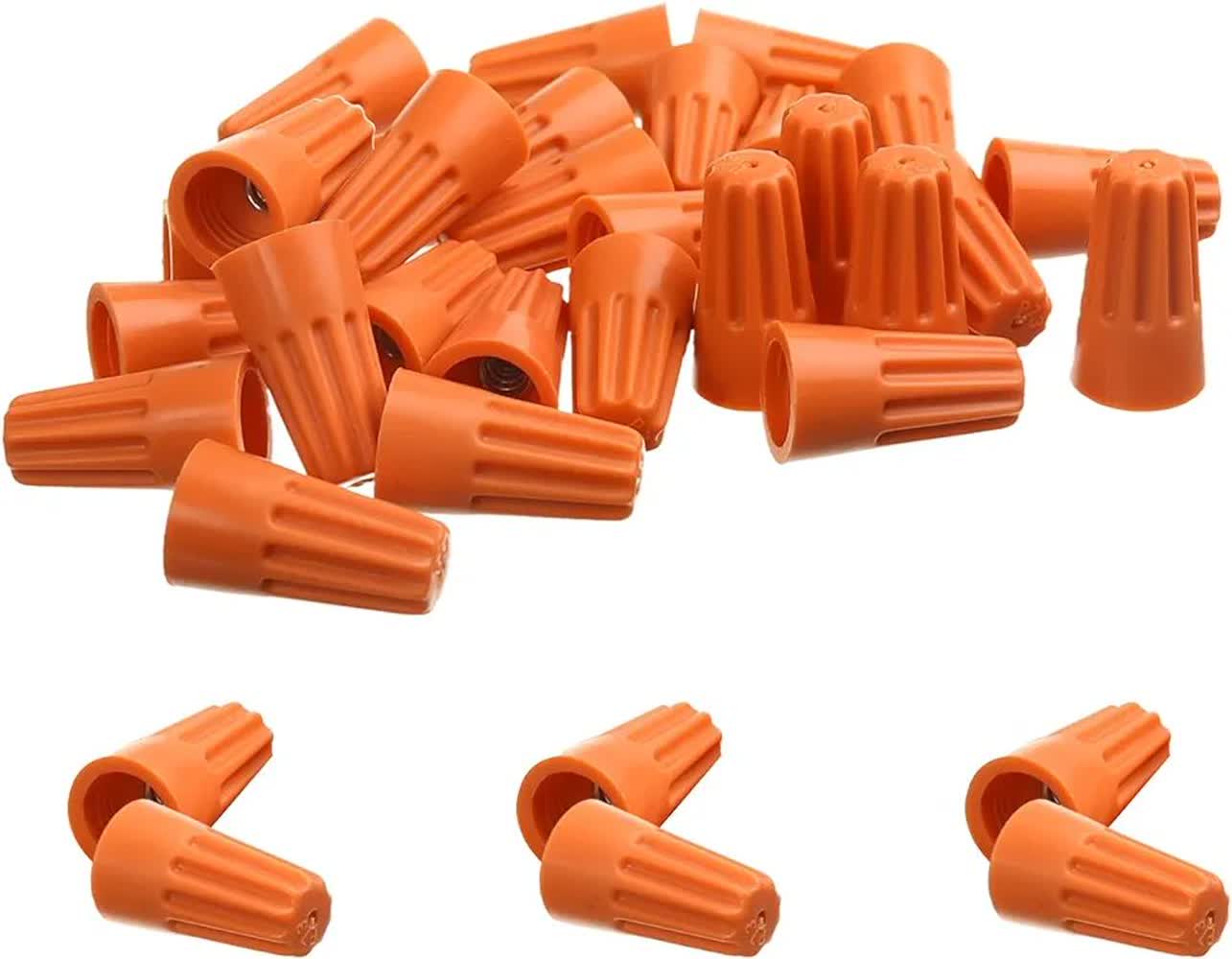

ترمینال های پیچی با بدنه شیار دار دارای یک عایق استوانه ای شکل با شیار هایی بر روی بدنه می باشد. شیار های موجود بر روی سطح عایق موجب افزایش اصطکاک بین دست و عایق و در نتیجه سهولت پیچاندن ترمینال می گردد که به طبع آن، اتصالی محکم و مطمئن بین سیم ها با یکدیگر، و همچنین بین سیم ها و قسمت هادی ترمینال پیچی برقرار می گردد. این نوع ترمینال در پنج سایز متفاوت که هر کدام با رنگ مشخصی برای گنجایش سایز سیم ورودی کدگذاری شده موجود می باشد. قسمت عایق ترمینال های پیچی با بدنه شیار دار از جنس ترموپلاستیک سخت با گرید UL 94 V-2 ، و قسمت هادی درونی از جنس استیل رزوه شده می باشد.

ب) مشخصات:

• جنس عایق: ترموپلاستیک سخت

• جنس هادی درونی: استیل با آبکاری روی

• درجه حرارت کاری: ۳۵ – تا ۱۰۵ + درجه سانتی گراد

• بسته بندی: ۱۰۰ عدد در هر بسته

کانکتور پیچی SP3 جایگزین های نوار چسب برق برای اتصال دو یا چند سیم با یکدیگر میباشند. علاوه بر اینکه ترمینال پیچی اتصال دو یا چند سیم را به یکدیگر انجام میدهد. موجب عایق بندی آنها نیز خواهد شد و باعث عدم نشتی برق به بیرون از ترمینال پیچی خواهد شد.

البته لازم به ذکر است که علاوه بر اینکه این قطعه ترمینال پیچی نامیده میشود  به آن کانکتور پیچی نیز گفته میشود و در اکثر مواقع بجای گفتن نام ترمینال پیچی برای جلوگیری از اشتباه این قطعه را کانکتور پیچی مینامند.

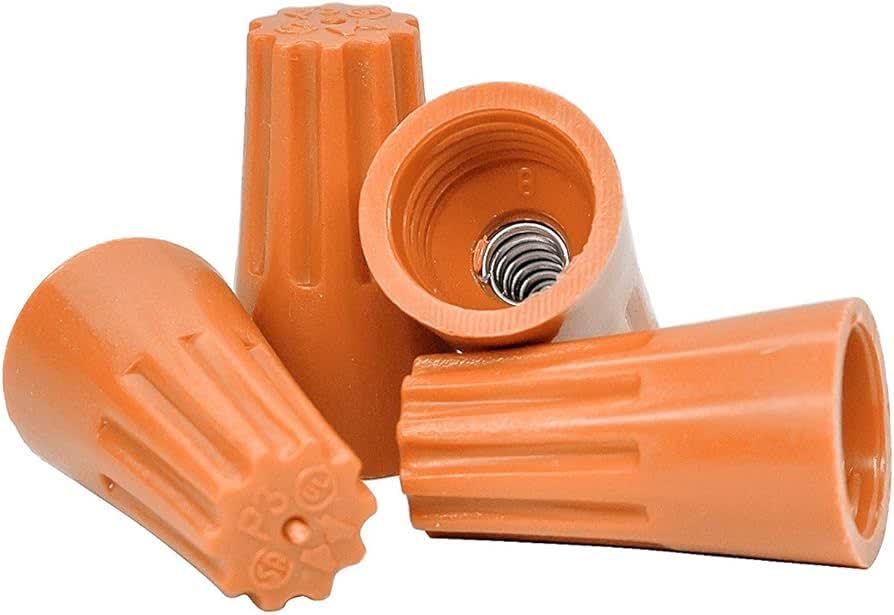

یک ترمینال پیچی دارای قسمت های مختلفی میباشد ترمینال پیچی دارای یک عایق استوانه ای از جنس پلاستیکی میباشد. که درون این عایق چیزی شبیه به رزوه های یک پیچ را مشاهده خواهیم کرد همچنین قسمت خارجی عایق ترمینال پیچی دارای شیار هایی است.که موجب میشود هنگام کار با ترمینال پیچی بتوان به راحتی آن را باز و بسته کرد و پیچاندن ترمینال پیچی را آسان تر خواهد کرد.

ترمینال پیچی نیز دارای سایز های مختلفی است که میتوان آن ها را با توجه به نیاز خرید و.استفاده کرد یکی از مزایای ترمینال پیچی در مقایسه با ترمینال شاخه ای میتوان به قیمت پایین تر آن و نصب سریع تر و راحت تر اشاره کرد.

همانطور که اشاره شد ترمینال پیچی بهترین جایگزین برای نوار چسب برق میباشد و امروزه در اکثر کارهای صنعتی بجای نوار چسب.برق از ترمینال پیچی جهت اتصال دو یا چند سیم به یک دیگر استفاده خواهد شد.

جدول کانکتور های پیچی
