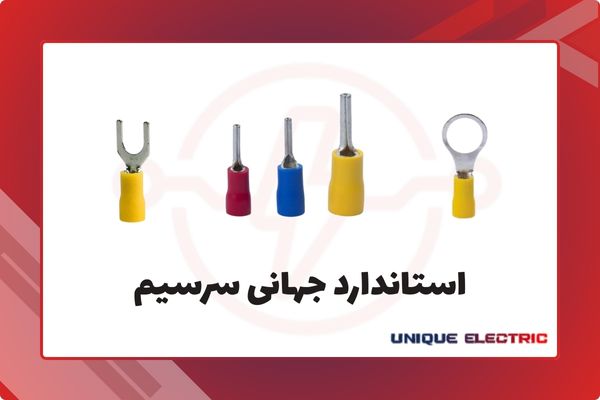

استاندارد جهانی سرسیم

استاندارد جهانی سرسیم، یکی از موارد تخصصی و مهم برای تکنسین ها و متقاضیان خرید و مصرف این محصول است. اطلاع از جزئیات این استانداردسازی برای مصرف کننده به خریدی مطمئن منجر خواهد شد. ما در این مطلب از مجله فروشگاه یونیک الکتریک قصد بررسی این موضوع را برای شما داریم.

اهمیت بررسی استاندارد جهانی سرسیم ها

در نظر گرفتن این استاندارد (در هر نوع از خانواده سرسیم) در قدم اول اعتماد خریدار به محصول را بیشتر خواهد کرد. از طرفی استاندارد بودن یک سرسیم می تواند عمر یک پروژه را (که از سرسیم در آن استفاده شده است) بیشتر کند. افزایش ایمنی مجریان پروژه های برقی، جلوگیری از خطرات احتمالی (مثل برق گرفتگی، آتش سوزی و…)، پیشگیری از افت جریان در یک مدار الکتریکی از سایر دلایلی است که برای اهمیت بررسی استاندارد بودن یک سرسیم می توان به آن اشاره کرد.

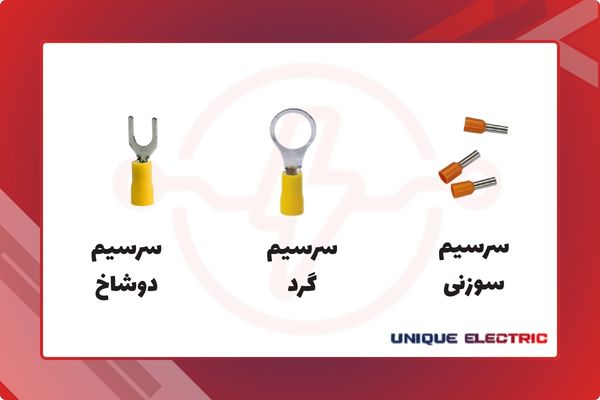

استانداردهای بین المللی سرسیم

در این بخش قصد بررسی تمامی استانداردهای موجود برای این قطعه را از سرتاسر دنیا داریم.

1. استاندارد IEC (International Electrotechnical Commission)

این استاندارد در 3 نسخه ی زیر منتشر شده و حائز اهمیت است:

• استاندارد IEC 61210: این استاندارد ترمینال‌های مکانیکی شامل سرسیم‌ و ایده آل سازیشان را مدنظر قرار داده است.
• استاندارد IEC 60352-2: برای استفاده‌ی استاندارد از تجهیزات سرسیمی بدون لحیم (Crimped Connections) این نسخه باید در نظر گرفته شود.
• استاندارد IEC 60998: این استاندارد برای تمامی کانکتورهای کم‌ولتاژ ( مثل سرسیم‌هایی که این شرایط را دارند) در نظر گرفته شده است.

2. استاندارد DIN (German Institute for Standardization):

این استاندارد ایجاد شده توسط کشور آلمان با جزئیات زیر منتشر شده است و جامع‌ترین استاندارد برای سرسیم‌ها به حساب می آید. این استاندارد ابعاد، طول، ضخامت، جنس و کد رنگی و سایر مشخصات مهم برای سرسیم‌ها را به دقت مشخص کرده است.

• استاندارد DIN 46228-1: برای پوشش و ایده آل سازی سرسیم‌های بدون عایق
• استاندارد DIN 46228-2: برای پوشش و استاندارد سازی سرسیم‌های دارای عایق
• استاندارد DIN 46228-3: برای استاندارد نمودن سرسیم‌های دوبل (Twin Ferrules)
• استاندادر DIN 46228-4: در نظر گرفته شده برای سرسیم‌های مخصوص مقاطع بزرگ‌

3. استاندارد UL (Underwriters Laboratories) – آمریکا

مهمترین بخش این استاندارد، UL 486A-486B بوده و برای اتصال‌دهنده‌های سیم مورد استفاده قرار می گیرد. تمرکز ویژه‌ی این استاندارد روی ایمنی اتصال، مقاومت در برابر حرارت، عایق‌بندی و جلوگیری از آتش‌سوزی است.

4. استاندارد ASTM (American Society for Testing and Materials)

• استانداردهای ASTM B280 و ASTM B152 برای استانداردسازی سرسیم های مسی و سرسیم های تولید شده از آلیاژهای مس استفاده می شود.
• استاندارد ASTM B117 هم در جهت تست و اندازه گیری مقاومت به خوردگی یک سرسیم ایجاد شده است.

5. استاندارد BS (British Standards)

مهمترین نسخه های این استاندارد BS EN 60947-1 و BS EN 60947-7-1 بوده که برای اتصالات الکتریکی به کار رفته در صنایع مدنظر قرار گرفته است. تابلو برق‌ها و سیستم‌های کنترلی مهمترین بخش های مدنظر قرار گرفته برای این استاندارد است.

6. استاندارد ISO (International Organization for Standardization)

این استاندارد عمومی تر بوده و مسائل کمتر فنی را مدنظر قرار می دهد. یعنی استاندارد ISO 9001 برای سیستم مدیریت کیفیت تولید سرسیم، استاندارد ISO 45001 برای رعایت ایمنی و بهداشت در فرآیند تولید سرسیم و استاندارد ISO 14001 برای عدم آسیب به محیط زیست در تولید سرسیم ها مشخص شده است.

الزامات مهم در استانداردسازی سرسیم ها

ویژگیلب	اطلاعات
مواد اولیه	هادی‌ها به کار رفته در تولید سرسیم اغلب از مس آنیل شده (Annealed Copper) با روکش قلع بوده تا در برابر خوردگی مقاوم تر باشد. عایق ها باید از جنس PVC یا نایلون باشند تا از نظر مقاومت حرارتی و مقاومت مکانیکی قدرت زیادی داشته باشند.
ابعاد و نشانه‌گذاری رنگی	استاندارد DIN 46228 برای تمامی مقاطع سرسیم ها رنگی بندی مناسب را ایجاد کرده است. این رنگ بندی جهت کمک به نصاب ها در زمان نصب و تعمیرکاران در زمان تغییرات ایجاد شده است.
تست‌های مکانیکی	تست کشش (Pull-out Test) جهت بررسی مقاومت سرسیم بعد از پرس انجام می شود. تست لرزش هم در جهت شبیه‌سازی شرایط صنعتی مورد استفاده قرار می گیرد.
تست‌های الکتریکی	اندازه‌گیری مقاومت تماسی (Contact Resistance) سرسیم بررسی میزان افزایش دما در جریان های نامی
تست‌های محیطی	بررسی مقاومت سرسیم در برابر رطوبت و دما انجام تست نمک‌پاشی جهت میزان خوردگی سرسیم
